玻璃发霉是玻璃行业的行业性难题，每年的春夏季，由于高温高湿的天气特征，导致玻璃的发霉进入高峰期，因此，如何做好玻璃的防霉工作已经成为许多玻璃企业的首要任务。

玻璃发霉的原因：

日常生活中使用的玻璃，多以石英砂(SiO2)、纯碱(Na2CO3)、石灰石(CaCO3)、长石为主要原料制成，其中SiO2(含量72%左右)、Na2O(含量15%左右)和CaO(含量9%左右)，所以称为钠钙玻璃，由于其成本低廉而得到广泛应用。

据研究，钠钙玻璃在退火过程中，碱离子会向玻璃表面移动，使得在玻璃表面上容易进行离子交换;比如说表面上的玻璃态的Sio2可以被水解。

因此，当钠钙玻璃存放潮湿环境中时，水或潮气会从吸附在玻璃表面，渐渐地向玻璃内扩散，当表面层中的可溶性硅酸钠(Na2SiO3)被水解后，再接触到由水(H2O)与二氧化碳(CO2)形成的碳酸(H2CO3)，就会产生酸性比碳酸还弱的原硅酸(H4SiO4)，如果饱和的原硅酸(H4SiO4)溶液长期放置，就会有无定形的二氧化硅(SiO2)沉淀，色状为乳白色，以胶态粒子、沉淀物或凝胶出现。

玻璃发霉一般分五个阶段：

1. 最初，水或潮气吸附在玻璃表面。

2.随后，水或潮气向玻璃内扩散。

3.表面层中的可溶性硅酸盐被水解和破坏。首先是硅酸钠和硅酸钾等被水解和破坏。形成的苛性钠(NaOH)并分离出SiO2。

4.分离出来的SiO2生成硅氧凝胶，在玻璃表面形成保护性薄膜，它阻止了进一步的侵蚀作用。

5.水解形成的苛性钠，与空气中的二氧化碳作用生成碳酸钠，聚集在玻璃表面，构成表面膜中的可溶性盐。由于它的强吸湿性，吸收水分而潮解，最后形成碱液小滴。当周围的温度、湿度改变时，这些小滴的浓度也随之变化。如果浓缩的碱液小滴和玻璃长期接触时，凝胶状硅氧薄膜可在其中部分地被溶解，而使玻璃表面发生严重的局部侵蚀，形成斑点。这是钠离子从玻璃本体中迁移出去，与空气反应生成的白色富碱离子群。扫描电镜可观察到白色粒子群。

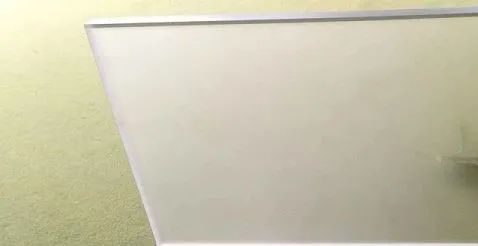

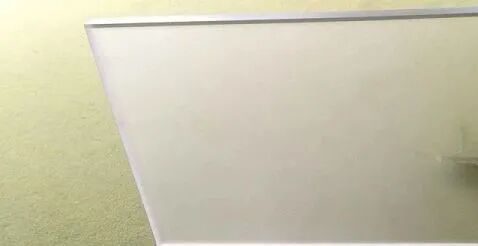

玻璃发霉的现象：

1、白雾、白点：因存放时间、空气湿度或玻璃质量问题而在玻璃表面出现的最轻微的发霉情况。

2、彩虹：当白雾、白点出现久了没有及时处理，会形成彩虹，这时的发霉情况还只是停留在玻璃表面上，没有腐蚀进玻璃里。

3、硫变：玻璃发霉的外观特征和轻微发霉一样，但玻璃表面的碱性发霉成分已经腐蚀到玻璃里面，属于严重发霉。

4、纸印：和硫变一样，发霉在玻璃外部和内部，属严重发霉。

发霉的识别和检查方法：
目测外观形貌法是最简洁可行的方法。既在集中的强光下，将试样放置在反射光和透射光中观察玻璃表面有无斑点和雾状物。这些斑点和雾状物用布或水擦不掉。出现上述现象的玻璃，表示试样已经发霉。如果在集中的强光下，肉眼观察到少数斑点和薄雾状物属轻微发霉。如果在集中的强光下，肉眼观察到很多斑点和轻雾状物属中等发霉。如果在没有集中的光束照射下，肉眼观察到一些斑点和雾状物属严重发霉。

玻璃发霉如何处理

玻璃发霉(也称反碱)是由于玻璃存放时间过长或者天气潮湿引起的化学反应;在阳光的照射下其表面出现有彩虹、霉点、水印、油印、纸纹等现象;用普通的清水或者化学药水也无法清除;解决方法:玻璃去霉剂,是一种玻璃处理液.

玻璃去霉剂

[适用范围]适用于所有的轻微发霉玻璃制品(如彩红、霉点、磨边后玻璃上的水迹)

[使用方法]用清洁布或海绵蘸上些许本品在玻璃发霉的地方擦几下,然后用清水冲洗干净,便可以使发霉的产品焕然一新得到您满意的效果.本品对人以及环境均无影响,是目前市场上理想、环保的产品,而且操作简单是个人和企业理想,实惠的选择.

去纸纹液

[适用范围]适用于发霉时间久、有纸纹、有纸印的玻璃制品

[使用方法]把玻璃放进去原液中泡5-8分钟,再用清水冲洗干净,效果光洁如新,本产品对人以及环保均无影响,是目前市场上环保系列产品.

本品用作普通的(玻璃清洁剂)的使用方法:

[适用范围] 效率高,迅速地清洁玻璃,无需过水,不留痕迹,能使玻璃表面恢复晶莹通透,也可用于洗手间设备,瓷砖,镜面,不锈钢等.

[使用方法] 1.将本品1:20兑水后用喷壶喷于玻璃柜台,玻璃外墙等表面用软布或玻璃刮配合使用.

2.如需要清洗表面上有颗粒状污垢,需先将其冲走或铲掉,再用软布或玻璃刮清洗,避免刮伤表面.

3.本品适用于电脑,荧光屏,需兑水(1:10)稀释后使用
